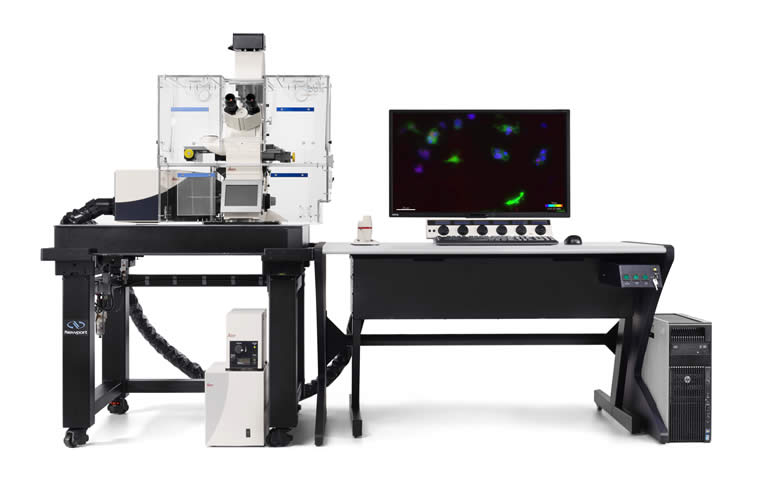

徠卡 TCS SP8 DLS共聚焦顯微鏡

將兩種成像系統的優勢合二為一：使用 Leica TCS SP8 DLS (數字光片)，您可在顯微鏡上使用柔和的單平面照明實現*的共聚焦。通過研制出 TwinFlect 反光鏡，我們就能將共聚焦平臺 Leica TCS SP8 變?yōu)楹?jiǎn)單易用的多功能光片顯微鏡。

我們轉向采用光片垂直布置設計。

擴展選件

 ● 通過單平面照明增強細胞活性

 ● 使用 sCMOS 攝像頭觀察快速實時過程

 ● 樣品處理簡單，可進行多位置實驗

 ● 將共聚焦模式與光片顯微鏡技術相結合，拓展新應用領域

 ● 兩側同時照明，消除昏暗區域

 ● Leica TCS SP8 全系列始終能針對您的應用找到理想成像方法

 ● 將共聚焦平臺變?yōu)楣馄@微鏡。隨時從 Leica TCS SP8 升級為 Leica TCS SP8 DLS

徠卡 TCS SP8 DLS共聚焦顯微鏡主要特點

光片垂直布置—如何將光片技術引入共聚焦平臺？

光片顯微鏡通常需要在獨立系統中安裝的光學裝置，其中照明和檢測物鏡相互垂直布置。Leica TCS SP8 DLS 讓光片顯微鏡變得非常的簡便。*的 TwinFlect 反光鏡裝置使照明光片偏轉 90 度，從而將照明和檢測光路集成到每臺倒置 Leica TCS SP8 的縱向軸中，同時又不犧牲共聚焦功能。

執行和記錄長期觀察

成像需要光照，但光照過強會損傷細胞。光片顯微鏡是當今柔和的成像方案，它可減少光毒性和光漂白造成的總體光損傷。這會自動降低樣品活性。在發育生物學中，柔和光片成像尤其有幫助：其光照強度低，攝取快速，以便長期觀察果蠅胚胎等敏感性發育生物體，并以實時三維方式了解組織和器官的形成過程。

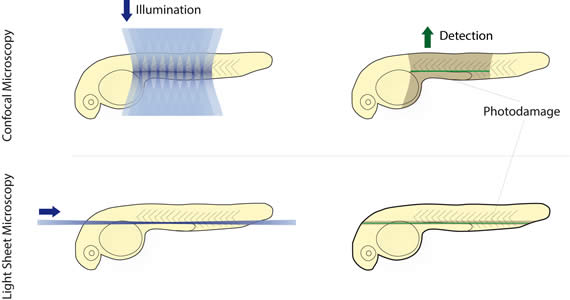

光片成像原理

光片顯微鏡對樣品進行單平面照明，非常適合敏感樣品和快速生物過程的成像。由于不存在離焦激發，可將光毒性的影響局限于焦平面上。這表示您還可自動獲得光學切片，并在光片下移動樣品，從而實現樣品 3D 成像。

多色長期觀察

斑馬魚體側線 17 小時發育過程。

以的分辨率快速攝取圖像

您是否需要以三維方式長期觀察快速周期性生物過程？DLS 模塊就是您的*。發現斑馬魚心臟的律動之美。

使用 Leica TCS SP8 DLS，您可在兩個的 sCMOS 攝像頭之間任意選擇，以出色的分辨率和高達 120 幀/秒的幀頻進行快速圖像攝取：pco.edge sCMOS 攝像頭和 Hamamatsu 推出的 ORCA-flash 4.0 V2 攝像頭均已*集成在 LAS X LightSheet Wizard 中。

追蹤快速的周期性運動

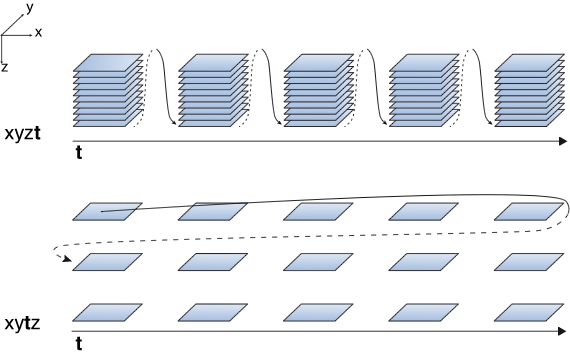

LAS X軟件里新的 xytz 掃描模式可實現平面時間序列成像，并制成4D電影格式播放。該功能使得研究者可以追蹤那些無法在傳統Z軸堆積延時攝影模式下捕捉到的快速運動-比如斑馬魚心臟的跳動。

眾多其他應用優勢

我們的光片模塊不僅僅作為共聚焦顯微鏡的功能性插件。Leica TCS SP8 和數字光片相輔相成，使您可隨意擴展選件。您可在 LAS X 軟件中方便地切換共聚焦和光片模式，使用共聚焦技術輕松操控樣品。光轉換或致傷實驗?zāi)酥梁罄m(xù)的柔和長期觀察將變得十分簡便。

始終選用正確的激光

Leica TCS SP8 共聚焦顯微鏡的所有可見激光都可用于光片成像。白光激光在光片實驗中提供較大的靈活性，以便選擇正確的染料。在多色實驗中，甚至可使用光譜相近的熒光基團。

熟悉的樣品制備流程

Leica TCS SP8 DLS 采用垂直實驗配置，樣品制備流程與您原先熟悉的流程相近。樣品封裝在傳統的玻璃底 Petri 培養皿中，可直接操作。您甚至還可在多個實驗位置篩選多個樣品：利用共聚焦載物臺自動化技術在同一實驗配置下實現多樣品成像。前提條件是：在樣品兩側需要留出放置 TwinFlect 反光鏡的空間。

Leica TCS SP8 DLS 的樣品制備。樣品包裹在玻璃底 Petri 培養皿的瓊脂中。必須將多余的瓊脂清除干凈，以便為 TwinFlect 反光鏡留出空間。

面向工作流的軟件設計

LAS X 顯微鏡軟件可逐步指導用戶完成數據記錄和評估。面向工作流的設計可幫助用戶高效使用儀器。校準程序十分便捷，可精確創建光片。

樣品兩側照明設計：兩塊 TwinFlect 反光鏡相對放置，使它們均可被掃描器瞄準，從而消除昏暗區域。要在較大視場下獲得清晰圖像，可通過 LAS X 軟件的 LightSheet Wizard 在線或離線融合選件將兩幅圖像融合在一起。

LAS X 軟件還有許多附加軟件包，您可根據自己的需求進行定制。LAS X 三維可視化模塊可實現直觀剪輯、快速渲染和立體顯示，以新穎的方式交互處理三維數據。“拼貼圖”實驗可幫助您觀察大片區域，而“標記和查找”實驗可在多位置設置下觀察多個相關區域。

優質的光學器件

適合各類應用的優質物鏡是徠卡公司顯著的標志之一。垂直布置光片系統的核心由物鏡和 TwinFlect 反光鏡裝置構成。您可根據您的實驗要求在兩種照明物鏡間任意選擇 - Leica HC PL Fluotar 2.5x/0.07 和 Leica HCX PL FLUOTAR 5x/0.15，以此創建所需的光片。要展現微小的細節或獲取更大的視場，您可選擇我們的檢測物鏡：Leica HC FLUOTAR L 25x/0.95 W 或 Leica HC APO L 10x/0.3 W 水浸物鏡。

便捷的數據處理

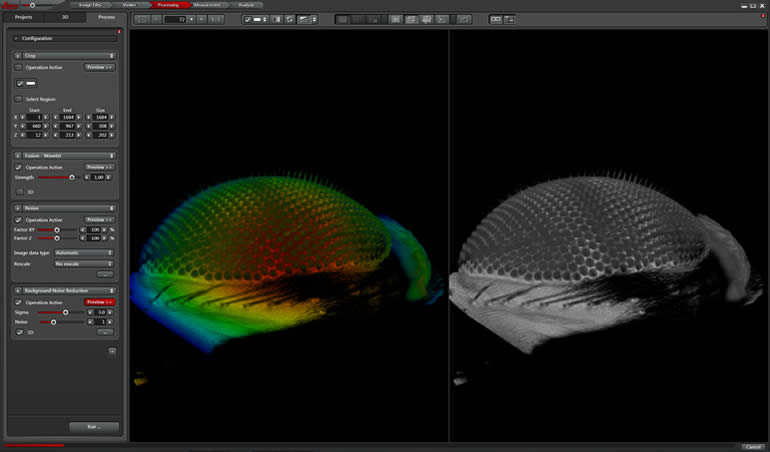

長期 3D 觀察過程會產生大量數據。LAS X 軟件中集成了多種工具，可方便地管理這些數據。使用在線融合工具，您可選擇保留原始數據，或僅保留融合圖像以節省磁盤空間。攝取時將自動保存數據，而借助智能加載功能可方便地查看數據，直接訪問大延時數據集中的特定時間點或相關 Z 軸堆棧。您可在管線中編譯所需的后期處理步驟，它們將自動處理。

軟件控制的氣候室

軟件控制的氣候室可保持適宜樣品的環境條件。用戶可使用 LAS X 環境控制模塊實現對實驗條件的全面控制。在實驗過程中，可監控所記錄的環境數據。您可在同一個界面設置所有環境條件，并運行溫度曲線，例如，熱沖擊實驗的溫度曲線。
